標題 [開箱] MONTECH SKY TWO機殼
時間 Thu Dec  1 17:33:08 2022

狼窩2.0無廣告好讀版：
https://wolflsi.blogspot.com/2022/11/montech-sky-two.html
狼窩1.0好讀版：
https://wolflsi.pixnet.net/blog/post/70281570
MONTECH SKY TWO機殼開箱 @ 港都狼窩 WolfLSI's Den :: 痞客邦 ::
[圖]
[圖]
[圖]
MONTECH SKY TWO機殼特色： ●正面及左側配置透明無打孔強化玻璃，內部一覽無遺 ●右側前端/頂部/後方/電源艙隔板均有安裝風扇的位置，提供最多8顆120mm風扇安裝空間。右側前端預裝2個1 ...



https://i.imgur.com/qXdVEec.jpg
[圖]
MONTECH SKY TWO機殼特色：
●正面及左側配置透明無打孔強化玻璃，內部一覽無遺
●右側前端/頂部/後方/電源艙隔板均有安裝風扇的位置，提供最多8顆120mm風扇安裝空
間。右側前端預裝2個120mm ARGB PWM反葉風扇，後方預裝1個120mm ARGB PWM風扇，額外
附贈1個120mm ARGB PWM反葉風扇

●頂部可安裝最大360mm一體式水冷散熱排，右側前端可安裝最大240mm一體式水冷散熱排
●正面下方/左側下方/頂部配置金屬網孔板，右側前端風扇配置磁吸式過濾網，底部電源
進氣口配置後抽式過濾網

●配置7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋
●頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C，配件內隨附防
塵橡膠塞
●燈光風扇控制板提供6個3pin ARGB插針及6個風扇4pin插針，可從頂部燈光按鈕切換內
建預設燈效，也能與支援ARGB主機板連動控制。6個風扇可經主機板PWM信號連動控制，並
回傳第一個風扇的轉速

●下方硬碟架安裝位置可2段調整，可安裝2顆3.5吋硬碟加1顆2.5吋SSD
●底板背面有2個活動式固定架，可安裝2個2.5吋SSD

MONTECH SKY TWO機殼規格：
本體尺寸(LxWxH)：430x215x490mm
可安裝主機板種類：ATX、Micro ATX、ITX
前置I/O埠：2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、耳機、麥克風
下方硬碟架3.5吋安裝空間：2個
下方硬碟架2.5吋安裝空間：1個
底板活動式固定架2.5吋安裝空間：2個
標準擴充槽：7個
右側前端風扇安裝空間：2個120mm(預裝2個120mm ARGB PWM反葉風扇)
頂部風扇安裝空間：3個120mm/2個140mm
後方風扇安裝空間：1個120mm(預裝1個120mm ARGB PWM風扇)
電源艙頂部風扇安裝空間：2個120mm(附贈1個120mm ARGB PWM反葉風扇)
過濾網：正面下方/左側下方/頂部金屬網孔板，右側磁吸式過濾網，底部後抽式過濾網
可安裝CPU散熱器高度：最大168mm
可安裝顯示卡長度：最大400mm
可安裝電源供應器長度：最大210mm
右側前端可安裝水冷排尺寸：120/240mm
頂部可安裝水冷排尺寸：120/140/240/280/360mm
後方可安裝水冷排尺寸：120mm

▼此面外箱有商標、易碎注意圖示、High-End字樣、顏色標示、外觀單線圖、產品名稱
https://i.imgur.com/I4WTRTb.jpg
[圖]
▼此面外箱有商標、產品名稱、High-End字樣、外觀單線圖、多國語言特色說明
https://i.imgur.com/CMIy45j.jpg
[圖]
▼外箱左/右兩側有產品名稱、提把開口、分解單線圖、產品規格、官方網址、條碼、產
地、顏色標示
https://i.imgur.com/iw8G1UE.jpg
[圖]
▼機殼正面及左側均配置透明強化玻璃，內部一覽無遺
https://i.imgur.com/Ei8FsF1.jpg
[圖]
▼正面強化玻璃面板下方配置金屬網孔板，可過濾較大灰塵及異物
https://i.imgur.com/jHfq2tg.jpg
[圖]
▼左側配置後鎖式強化玻璃側板，使用2顆防掉落手轉螺絲固定
https://i.imgur.com/uCDFL3p.jpg
[圖]
▼強化玻璃側板背面左側/右側/下側有金屬條。強化玻璃正面角落及邊緣未受保護，取放
時仍需注意避免直接撞擊
https://i.imgur.com/thTlkbj.jpg
[圖]
▼機殼左側面結構，左側下方配置金屬網孔板，可過濾較大灰塵及異物。主機板/介面卡
安裝區與電源艙採隔離設計，底板左側頂端有2個長方形穿線開孔，右側頂端有商標字樣
銘牌，底板右側風扇安裝處採下沉設計，長邊斜面處的2個長方形穿線開孔有護套

https://i.imgur.com/UpwJRee.jpg
[圖]
▼電源艙上方隔板有2個長方形及1個正方形穿線開孔，正方形穿線開孔有護套
https://i.imgur.com/JH1NYJt.jpg
[圖]
▼頂部配置金屬網孔板，可過濾較大灰塵及異物(左圖)，鬆開後方手轉螺絲，往後滑動即
可取下(右圖)，下方長條形固定孔可安裝3個120mm或2個140mm風扇，水冷排可裝到360mm
https://i.imgur.com/h7JQgux.jpg
[圖]
▼頂部金屬網孔板背面
https://i.imgur.com/9GDTptL.jpg
[圖]
▼位於頂部前方右側的縱置式I/O埠、按鈕與指示燈，由前(圖左)至後(圖右)分別是電源
按鈕、電源/硬碟指示燈、燈光按鈕、1個USB3.2 Gen1 Type-A、耳機插座、麥克風插座、
1個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C

https://i.imgur.com/vNrHqCY.jpg
[圖]
▼移除頂部金屬網孔板後，將正面強化玻璃面板往上滑動即可取下(左圖)。強化玻璃固定
在塑膠外框上(右圖)
https://i.imgur.com/i2m6nDi.jpg
[圖]
▼移除正面強化玻璃面板後，可看到位於下方金屬網孔板頂端的固定螺絲(紅色箭頭)
https://i.imgur.com/dR5Jv9L.jpg
[圖]
▼拆卸固定螺絲後，將下方金屬網孔板往上滑動即可取下。紅色箭頭螺絲為左側下方金屬
網孔板固定螺絲
https://i.imgur.com/2DcGcBS.jpg
[圖]
▼機殼後方最上面有頂部金屬網孔板固定用手轉螺絲(黃色箭頭)，右上網狀通風口配置長
條形固定孔，可安裝1個120mm風扇，水冷排可裝到120mm。配置7個無支架標準擴充槽，下
面電源供應器安裝位置提供2種方向安裝螺絲孔，紅色箭頭螺絲為左側下方金屬網孔板固
定螺絲

https://i.imgur.com/WzQBc7H.jpg
[圖]
▼機殼底部腳座有防滑墊，底部電源進氣口配置後抽式過濾網，紅色箭頭螺絲為左側下方
金屬網孔板固定螺絲
https://i.imgur.com/dbapQVb.jpg
[圖]
▼拆卸前方/後方/底部的固定螺絲後，可取下左側下方金屬網孔板
https://i.imgur.com/wEBc9fT.jpg
[圖]
▼正面下方金屬網孔板(左)及左側下方金屬網孔板(右)背面
https://i.imgur.com/3gZjKA5.jpg
[圖]
▼底板右側下沉處可安裝2個120mm風扇，水冷排可裝到240mm，預裝2顆120mm ARGB PWM反
葉風扇
https://i.imgur.com/rqhTlSX.jpg
[圖]
▼電源艙上方隔板網狀區域預留2個120mm風扇固定鎖點，可安裝額外附贈的120mm ARGB
PWM反葉風扇
https://i.imgur.com/YwwVsBa.jpg
[圖]
▼後方預裝1個120mm ARGB PWM風扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板
。可重複使用的標準擴充槽擋板具備網狀通風開孔
https://i.imgur.com/0oS3arL.jpg
[圖]
▼右側側板左邊有網狀通風口
https://i.imgur.com/rw0qn8F.jpg
[圖]
▼鬆開2顆防掉落手轉螺絲即可拆卸右側側板，網狀通風口處的內側配置磁吸式過濾網
https://i.imgur.com/6zAgAAO.jpg
[圖]
▼右側側板卸除後，配件紙盒放在下方硬碟架內
https://i.imgur.com/mKZhJ16.jpg
[圖]
▼機殼連接線組，1為整合電源開關/電源指示燈/硬碟指示燈的一體式接頭，2為LED開關
，3為耳機/麥克風插座的接頭，4為USB3.2 Gen1 Type-A的19pin接頭，5為USB3.2 Gen2
Type-C的20pin Type-E接頭

https://i.imgur.com/6jctiIi.jpg
[圖]
▼隨附配件有電源/介面卡螺絲(A)、前置連接埠防塵橡膠塞(B)、電源艙隔板網狀區域風
扇固定長螺絲(C)、塑膠束帶(D)、魔鬼氈束線帶(E)、一體式水冷散熱排固定短螺絲(F)、
主機板銅柱/2.5吋SSD螺絲(G)、套筒工具(H)、蜂鳴器(I)、3.5吋硬碟專用螺絲(J)、銅柱
(K)、說明書(L)、

https://i.imgur.com/OIVDBGL.jpg
[圖]
▼附贈的120mm ARGB PWM反葉風扇包裝盒正面/背面有中英文安裝說明圖片，側面有商標
https://i.imgur.com/3IcgRFh.jpg
[圖]
▼線組撥開以後可清楚看到右側配置
https://i.imgur.com/CXulPFW.jpg
[圖]
▼燈光風扇控制板，提供6個3pin ARGB插針(OUT1至OUT6)及6個風扇4pin插針(FAN1至
FAN6)，可連接機殼燈光按鈕至紅色箭頭處接點切換內建燈光模式、開啟/關閉燈光，也可
連接支援ARGB的主機板連動控制。6個風扇的轉速可透過PWM控制線輸入PWM信號進行同步
控制，並將FAN1(白色插針)轉速經PWM控制線傳送出去。未使用的3pin ARGB插針有黑色保
護蓋

https://i.imgur.com/AiNGog9.jpg
[圖]
▼風扇/燈光控制板連接線組，6為SATA電源接頭，7為5V ARGB 3pin連動控制接頭，8為技
嘉VDG連動控制接頭，9為風扇4pin PWM連動控制接頭
https://i.imgur.com/tdQRhYv.jpg
[圖]
▼底板背面前方風扇安裝位置右側有整線槽，上面有固定線路的魔鬼氈束帶(左圖)，拆卸
螺絲可取下整線槽(右圖)
https://i.imgur.com/puGwH2E.jpg
[圖]
▼底板背面右下有2個2.5吋SSD活動式固定架，鬆開手轉螺絲後可取下
https://i.imgur.com/Rj5N089.jpg
[圖]
▼每個2.5吋SSD固定架可以裝1個2.5吋SSD
https://i.imgur.com/BChR5oc.jpg
[圖]
▼下方硬碟架用手轉螺絲固定在底部，鬆開手轉螺絲往前拉即可拆卸，具備2段安裝位置(
上/中)，亦可拆除以獲得最大電源安裝空間(下)
https://i.imgur.com/TCSiURX.jpg
[圖]
▼安裝長度160mm的電源供應器後，電源供應器左側與2段安裝位置的硬碟架右側距離分別
是100mm及72mm。電源供應器頂端與電源艙頂部距離7mm
https://i.imgur.com/x9icKvu.jpg
[圖]
▼下方硬碟架頂層可裝1顆2.5吋SSD，底層可裝2顆3.5吋硬碟。底層兩側螺絲孔有橡膠墊
圈，需搭配隨附3.5吋硬碟專用螺絲。右圖為安裝1顆2.5吋SSD加2顆3.5吋硬碟示意圖
https://i.imgur.com/IGcM2zK.jpg
[圖]
▼120mm ARGB PWM風扇，扇葉軸心有MONTECH字樣，外框中央貼紙有商標、型號、認證標
誌、電壓/電流/功率，扇葉側外框有乳白色發光區域
https://i.imgur.com/2nXLv2A.jpg
[圖]
▼120mm ARGB PWM反葉風扇，扇葉軸心有MONTECH字樣及旋轉方向標示，外框中央貼紙有
商標、型號、認證標誌、電壓/電流/功率，扇葉側外框有乳白色發光區域
https://i.imgur.com/VbSILet.jpg
[圖]
▼2款風扇4pin PWM線路長度50.5公分，3pin ARGB線路長度53.5公分
https://i.imgur.com/V0Gt99i.jpg
[圖]

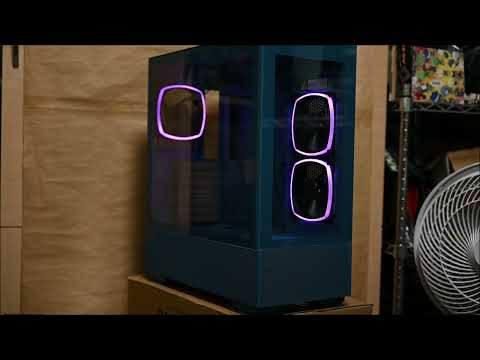

▼內建預設燈效展示影片：
https://youtu.be/mvk4EOf4eVY

不錯的點：
◆正面及左側配置透明無打孔強化玻璃，內部一覽無遺
◆右側前端/頂部/後方/電源艙隔板提供最多8顆120mm風扇安裝空間。右側前端預裝2個
120mm ARGB PWM反葉風扇，後方預裝1個120mm ARGB PWM風扇，額外附贈1個120mm ARGB
PWM反葉風扇。頂部可裝360mm一體式水冷散熱排，右側前端可裝240mm一體式水冷散熱排
◆正面下方/左側下方/頂部配置金屬網孔板，右側前端風扇配置磁吸式過濾網，底部電源
進氣口配置後抽式過濾網

◆頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C，配件內隨附防
塵橡膠塞
◆配置7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋
◆燈光風扇控制板提供6個3pin ARGB插針及6個風扇4pin插針，可從頂部燈光按鈕切換內
建預設燈效，也能與支援ARGB主機板連動控制。6個風扇可經主機板PWM信號連動控制，並
回傳第一個風扇的轉速

◆下方硬碟架安裝位置可2段調整，可安裝2顆3.5吋硬碟加1顆2.5吋SSD。底板背面有2個
2.5吋SSD活動式固定架，可安裝2個2.5吋SSD

可改進的點：
◆正面及側板強化玻璃邊緣及角落未受保護，取放時需注意避免直接撞擊邊緣及角落
◆除頂部金屬網孔板可快速拆卸外，正面下方及左側下方的金屬網孔板拆卸較不便
◆右側空間緊湊，底板前端風扇安裝位置壓縮底板穿線開孔及整線槽走線空間
◆需使用專用螺絲安裝3.5吋硬碟，橡膠墊圈用久要注意老化問題
◆開關/指示燈使用一體式接頭，雖然方便使用者快速連接，若安裝未採用此種接頭定義
的主機板，需要轉接

報告完畢，謝謝收看

--
--
