本篇的主角是Supermicro X9DRi-LN4F+：
http://www.supermicro.com/products/motherboard/Xeon/C600/X9DRi-LN4F_.cfm




為了容納24條記憶體，主機板大小是採用
Enhanced Extended ATX 13.68" x 13" (34.7cm x 33cm)。
一般正常主機板的大小是標準ATX 12" x 9.6" (30.5cm x 24.4cm)，
與較小的micro-ATX 9.6" x 9.6" (24.4cm x 24.4cm)，
還有近年越來越常見的Mini-ITX 6.7" x 6.7" (17cm x 17cm)。

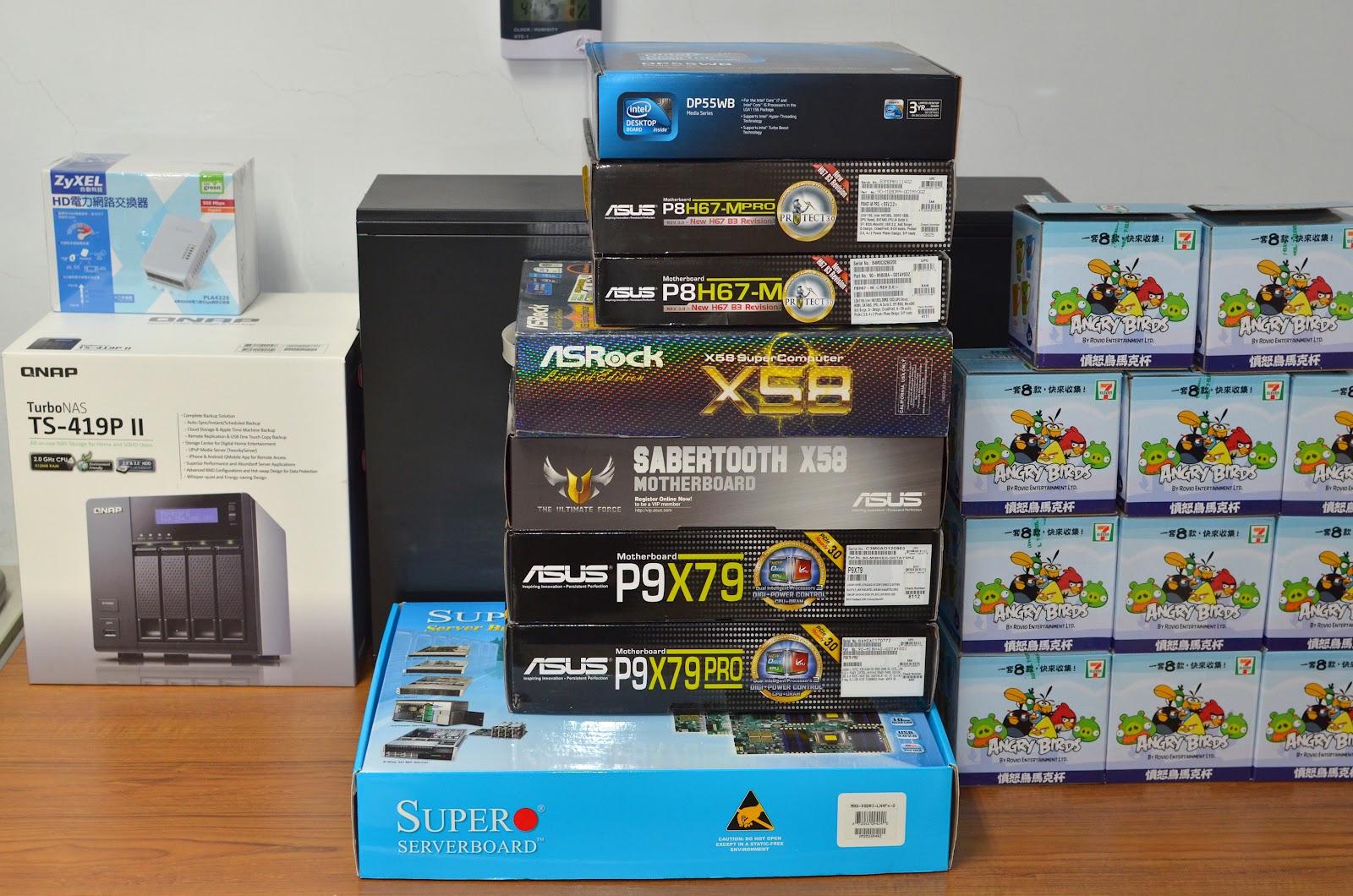

把舊電腦的主機板盒子拿出來疊疊樂，可以看看到底比一般常見的主機板大多少。
最上面是3盒micro-ATX，接著四盒ATX，壓在最下面的就是我們的X9DRi-LN4F+
http://goo.gl/myGfr

正面比較看看：
http://goo.gl/MSJeY

完整盒子正面照：
http://goo.gl/gPkJc

盒子背面列了所有主機板的比較表(字想看清楚一點可以點一下圖放大)：
http://goo.gl/TlDjD

開箱了！有一張Check
List上面有檢察人員的簽名，一本說明書，一張驅動光碟，最左邊放一些線材跟後檔板：
http://goo.gl/GcQLW

兩條標準SATA線與上篇機殼付的是完全一樣，都是Amphenol的Spectra-Strip雙直頭線：
http://goo.gl/9WjFm


http://goo.gl/oLy1s

主機板的背檔板正反面，VGA旁有一個小洞是給UID指示燈與關閉開關用的：
http://goo.gl/P7ETZ

Supermicro X9DRi-LN4F+本體出場：
http://goo.gl/x3yCi

主機板後面：
http://goo.gl/l5JyB

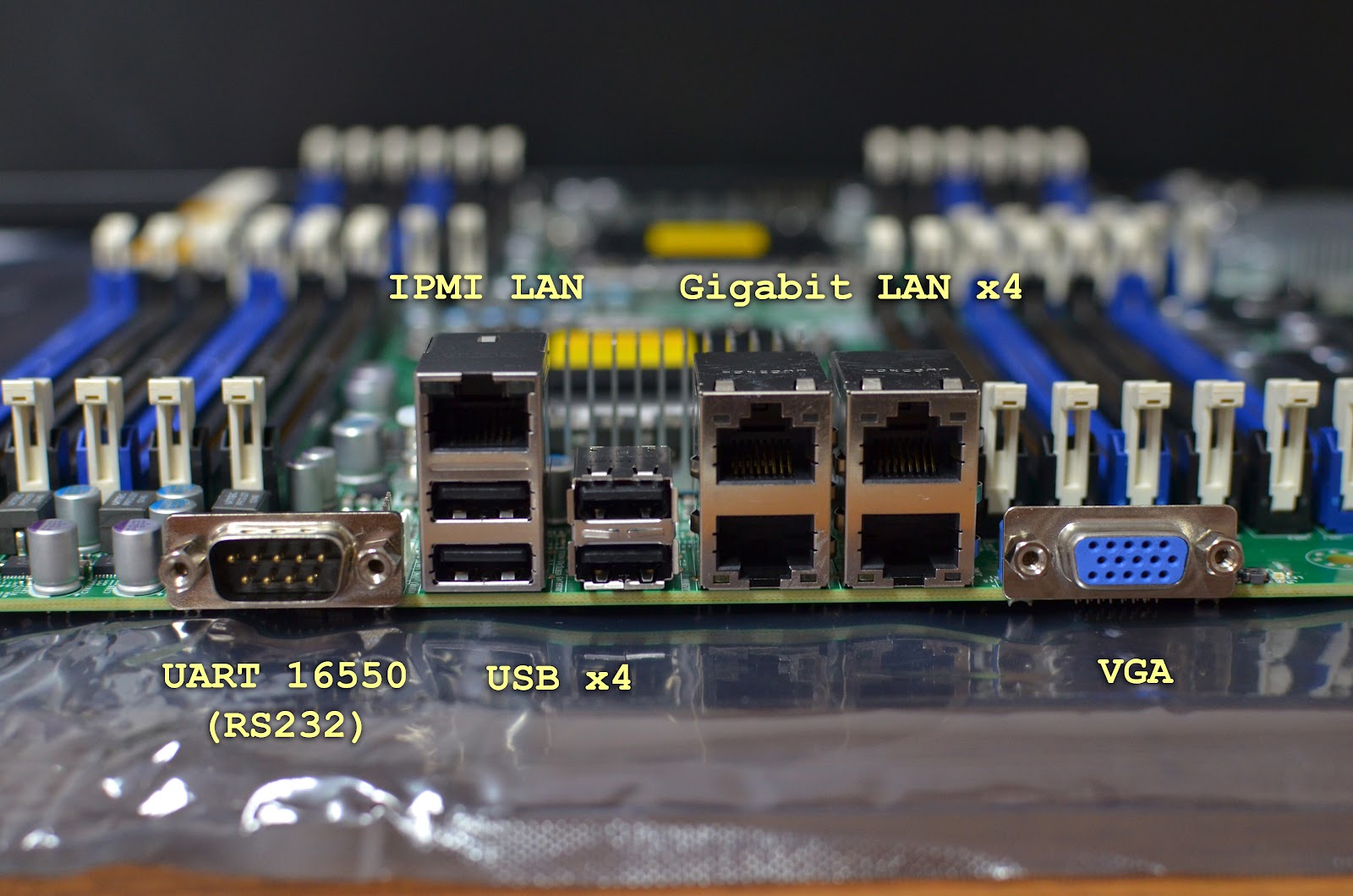

後方接頭有RS232、四個USB 2.0、四個Gigabit RJ45、一個VGA，以及IPMI專屬網路孔，
之後會再寫一篇專門介紹IPMI這個一般消費型主機板不會見到的功能：
http://goo.gl/Eks8f

主機板上的貼紙印有4個網路孔的卡號(Start MAC到End MAC)，IPMI專屬網路孔的
卡號獨立印在右邊的貼紙上，下方的插槽是CPU1、上方是CPU2：
http://goo.gl/Vdjtl

FOXCONN的LGA 2011插槽(Socket R)，跟i7-3930K是同腳位：
http://goo.gl/ntKog

打開來可以看到2011支接腳：
http://goo.gl/WQDxb

LGA 2011接腳：
http://goo.gl/r3k2v

LGA 2011中央的電容：
http://goo.gl/Rjn72

有兩個CPU所以要有兩個8-pin主機板電源供電，買POWER的時候要注意電源有沒有
兩個8-pin接頭，大部分是要高瓦數的電源才有，例如CORSAIR AX-750W：
http://goo.gl/YsTwv

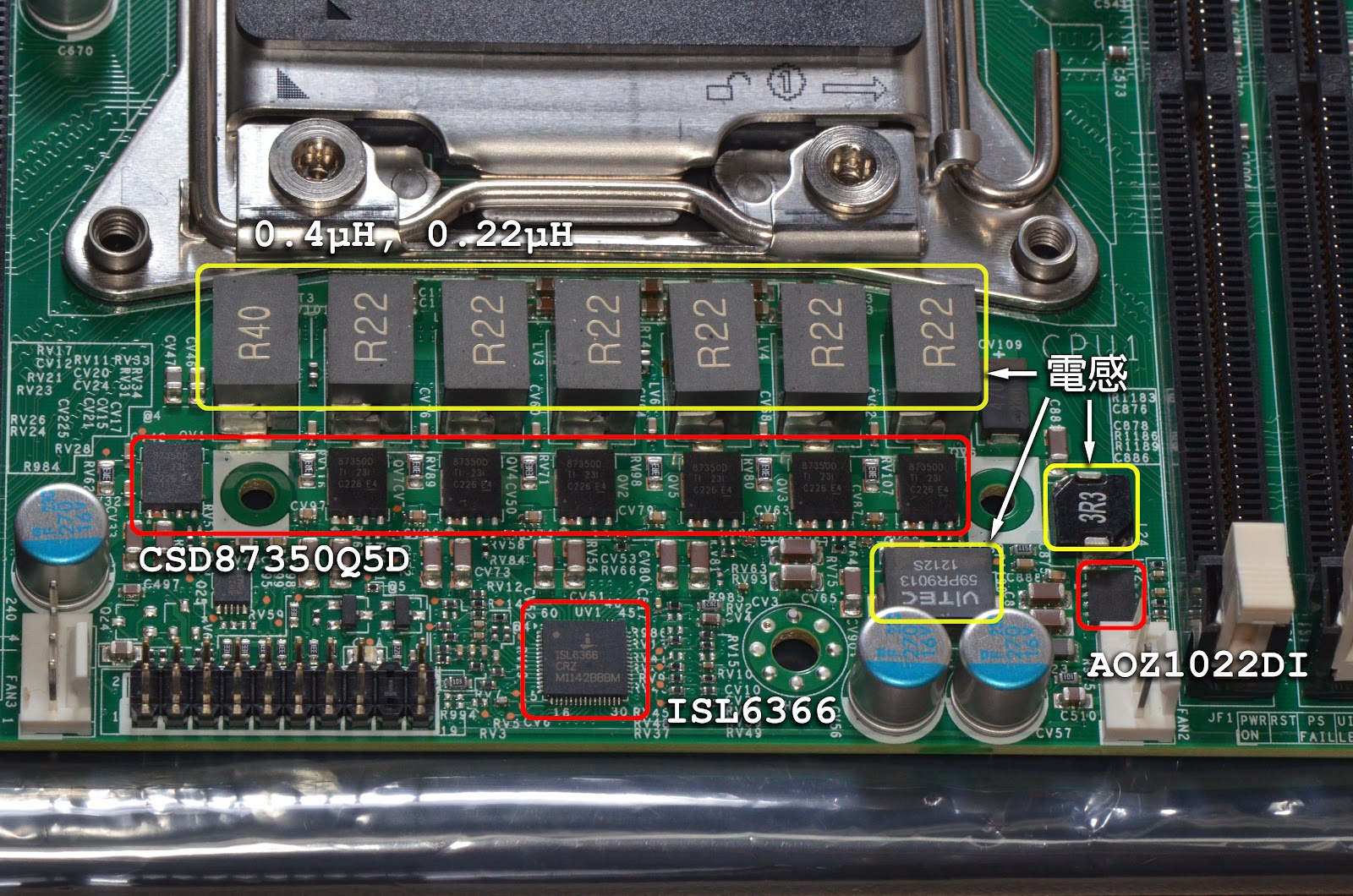

CPU供電線路，每個CPU都有一組六相降穩壓線路(6-Phase Buck Converter)，

http://goo.gl/aqag5

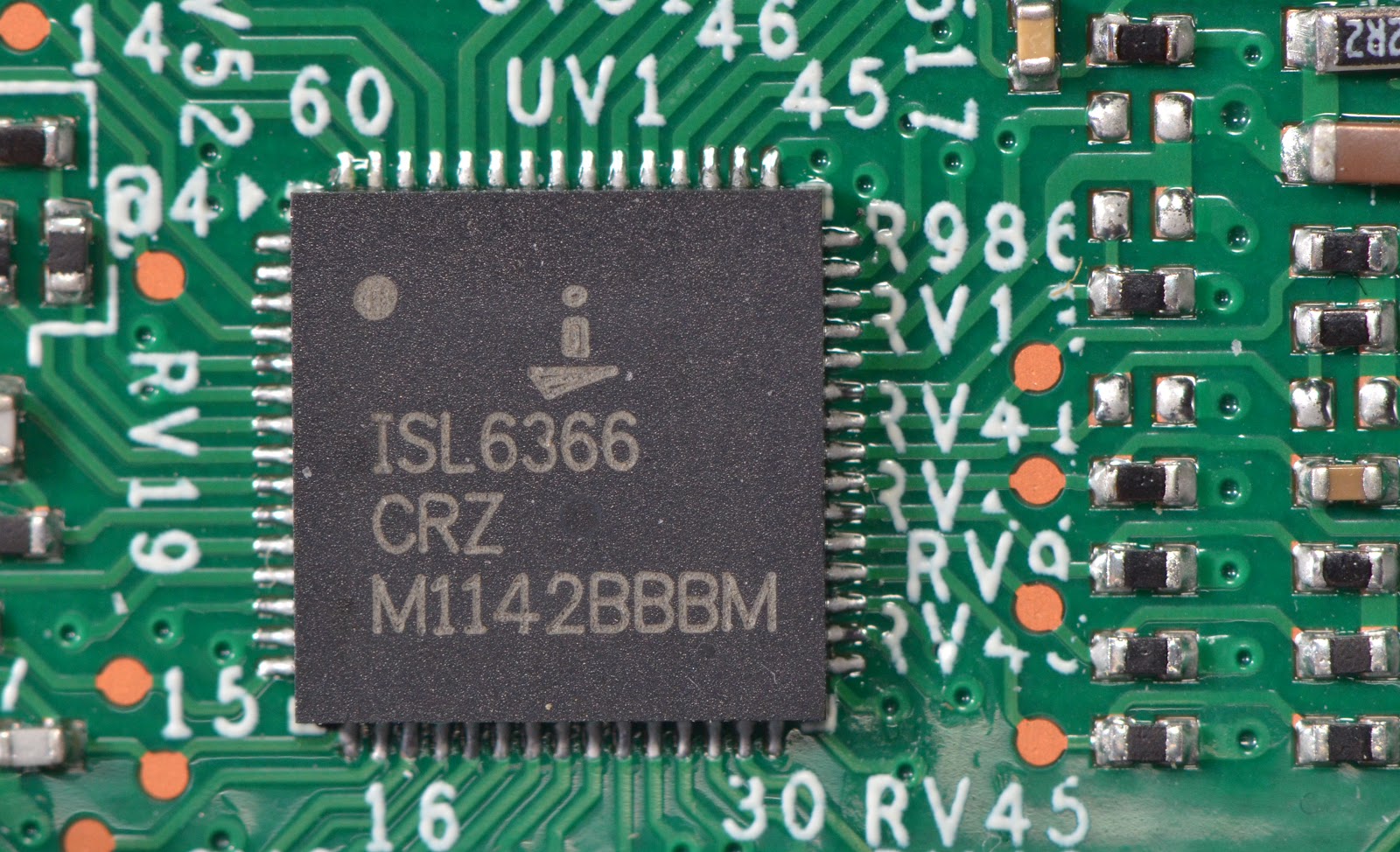

Intersil ISL6366 CPU用六加一相PWM脈波寬度控制降穩壓晶片：
http://goo.gl/UAxRc

TI CSD87350Q5D 高效率雙Power MOSFET功率電晶體晶片，輸出電流可達40A，
在25A時有90%轉換效率：
http://goo.gl/d7e8J

ALPHA&OMEGA AOZ1022DI 這是個整合PWM與MOSFET的降穩壓晶片，輸出電流只有3A：
http://goo.gl/8Nk1U

每六支記憶體用一組記憶體穩壓線路，板上有24支記憶體所以有四組下圖線路：
http://goo.gl/j0ncd

International Rectifier IR3541A
記憶體用的五相PWM脈波寬度控制降穩壓晶片，不過本記憶體穩壓線路只用了三相：
http://goo.gl/VlSOM

TI CSD97370AQ5M 高效率雙Power MOSFET功率電晶體晶片，專門設計給記憶體與
顯卡供電用，輸出電流可達40A，在25A時有90%轉換效率：
http://goo.gl/0Yfmg

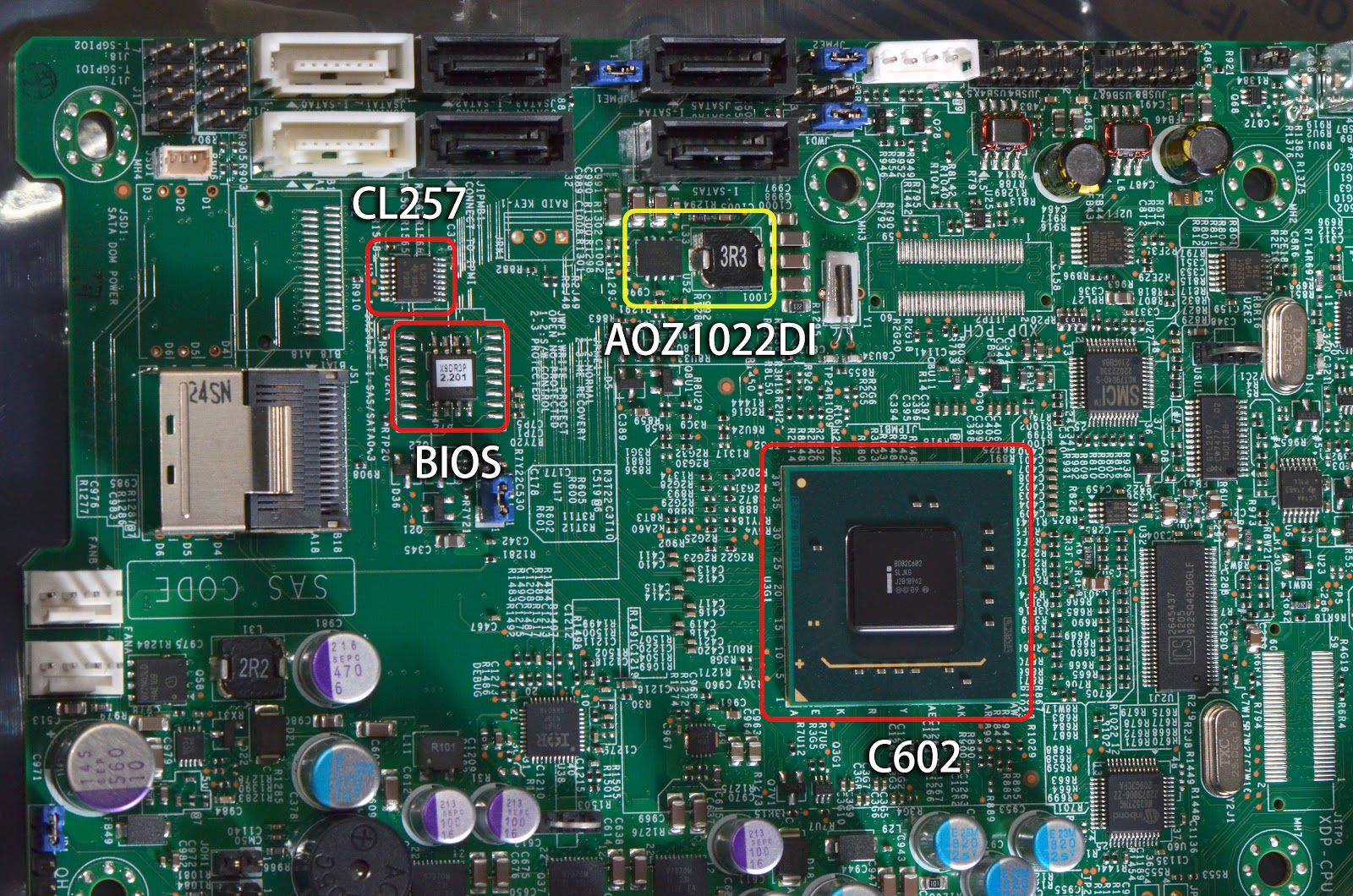

把散熱片拆下來後可以看到Intel C602 PCH晶片周邊線路包含SATA接頭與BIOS：
http://goo.gl/g7CRf

Intel C602晶片組提供SATA、USB、RSTe、AMT與vPro等功能：
http://goo.gl/B8ivD

Intel C602晶片特寫，型號BD82C602：
http://goo.gl/augvB

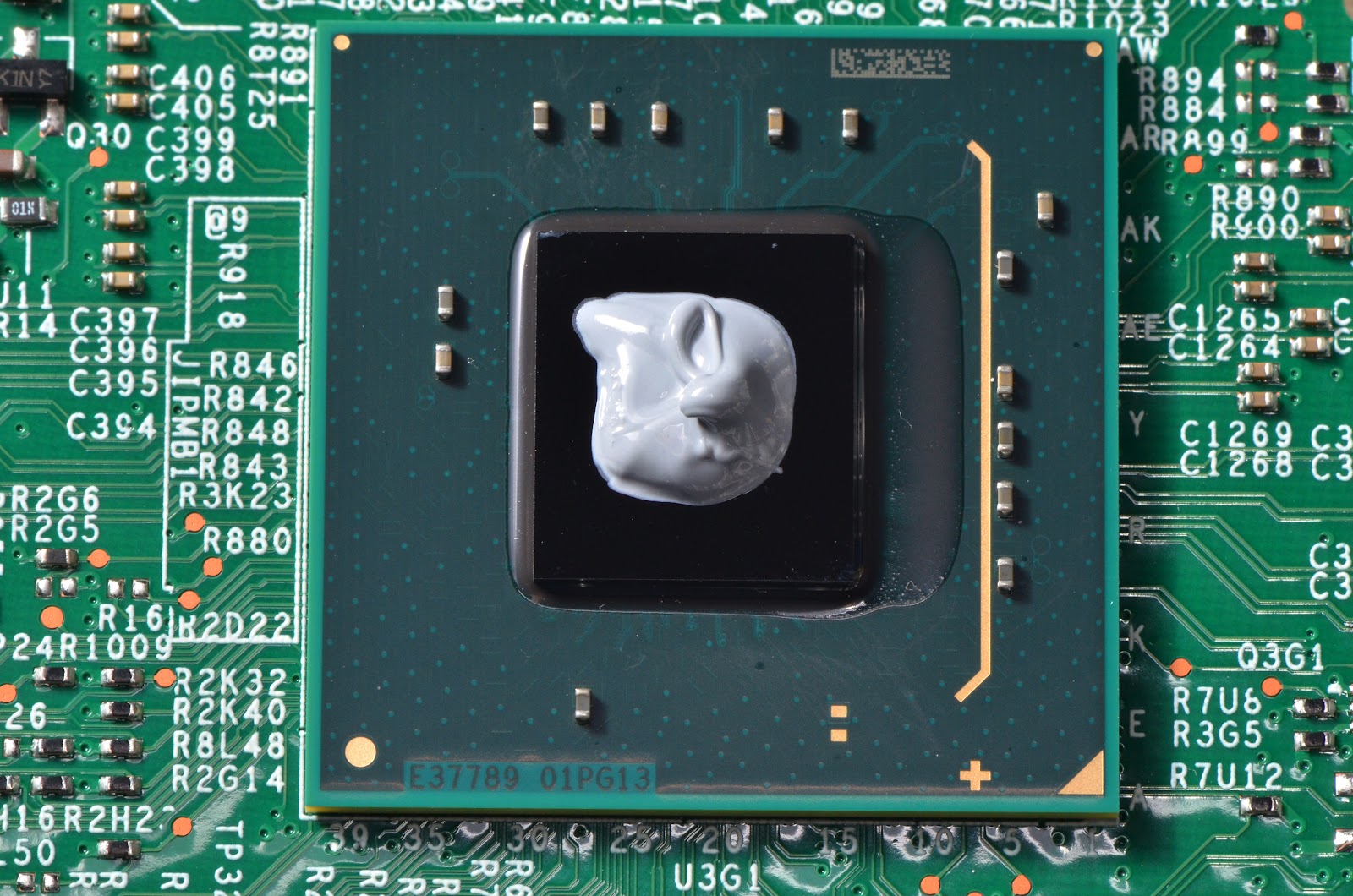

Intel C602晶片上的2D條碼：
http://goo.gl/qeXqp

16MB AMI BIOS支援UEFI：
http://goo.gl/cq0W8

AMI Aptio Beyond BIOS貼紙：
http://goo.gl/LzyRn

TI SN74CBTLV3257 高速多工/分工晶片：
http://goo.gl/nJisV

Intel C602 PCH晶片右邊線路：
http://goo.gl/9F1aM

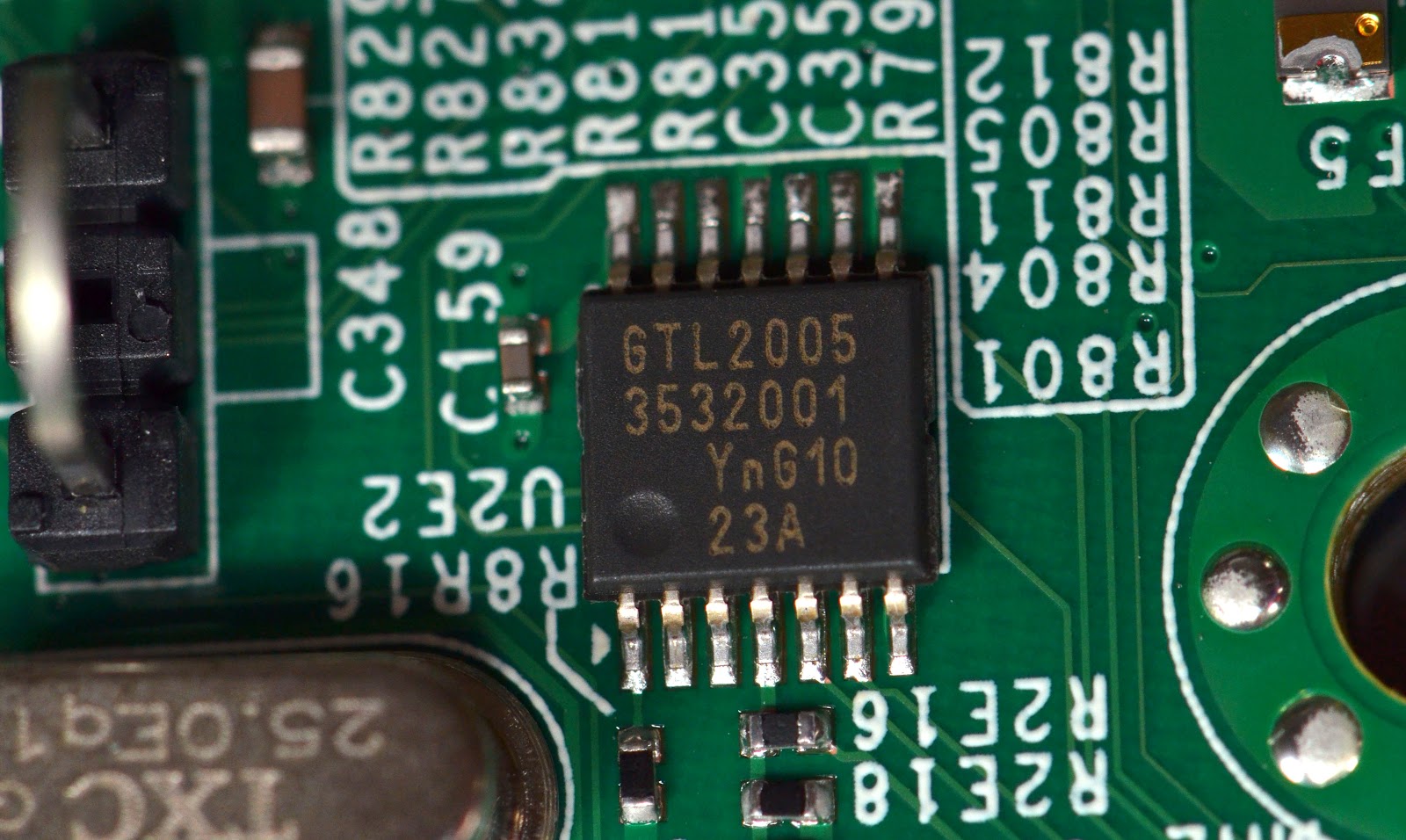

PHILIPS GTL2005 4-bit GTL到TTL雙向邏輯轉譯器：
http://goo.gl/tU4Aj

SMCI NCT7904D-S 完整支援Intel PECI指令，讀取CPU與記憶體的溫度與電壓狀態，
支援最多四個CPU插槽，包含20個電壓感測接腳與12個風扇轉速感測接腳：
http://goo.gl/TsCSW

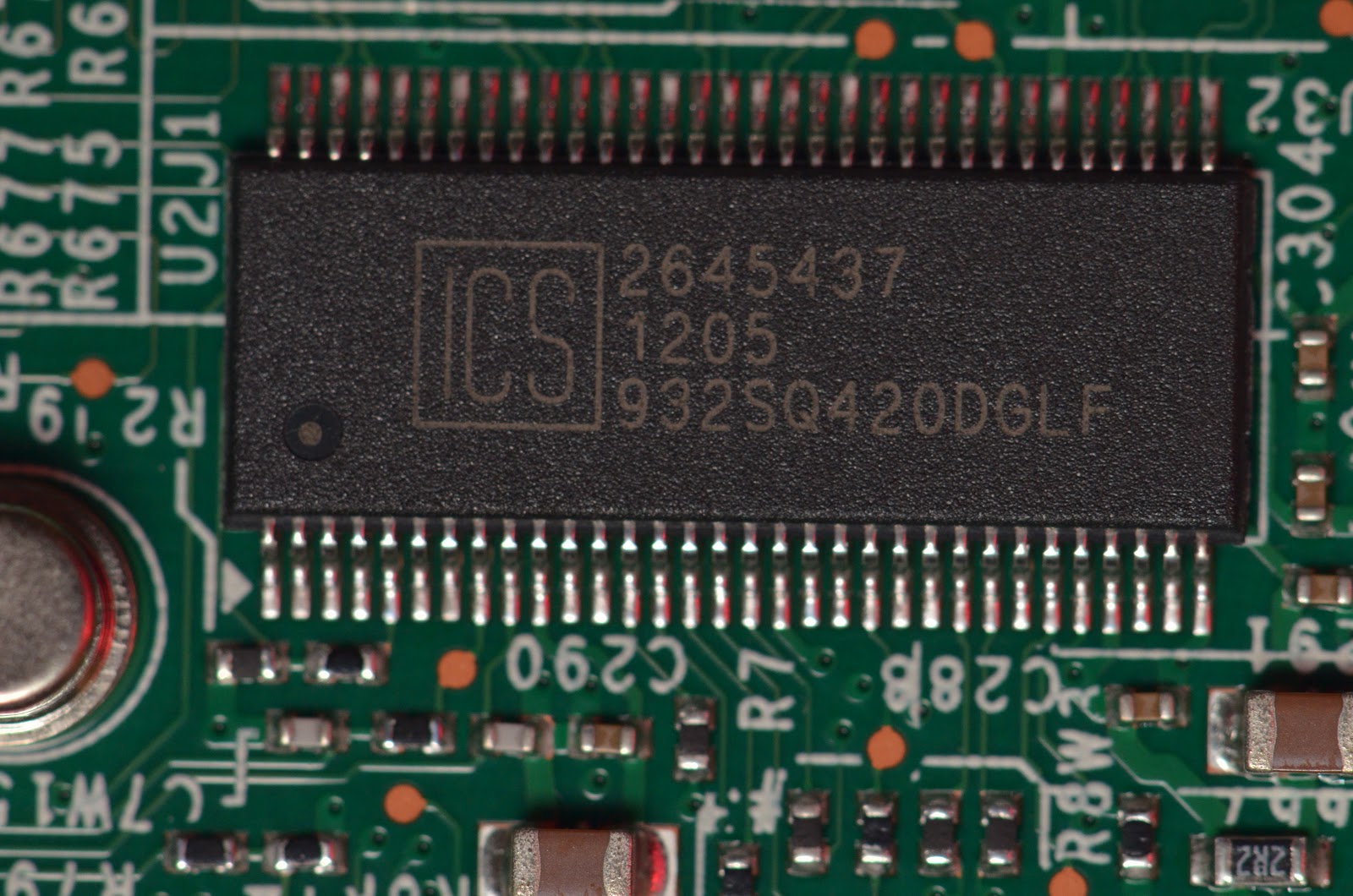

ICS932SQ420DGLF這是PCIe與QPI的頻率產生器晶片：
http://goo.gl/5Hdqn

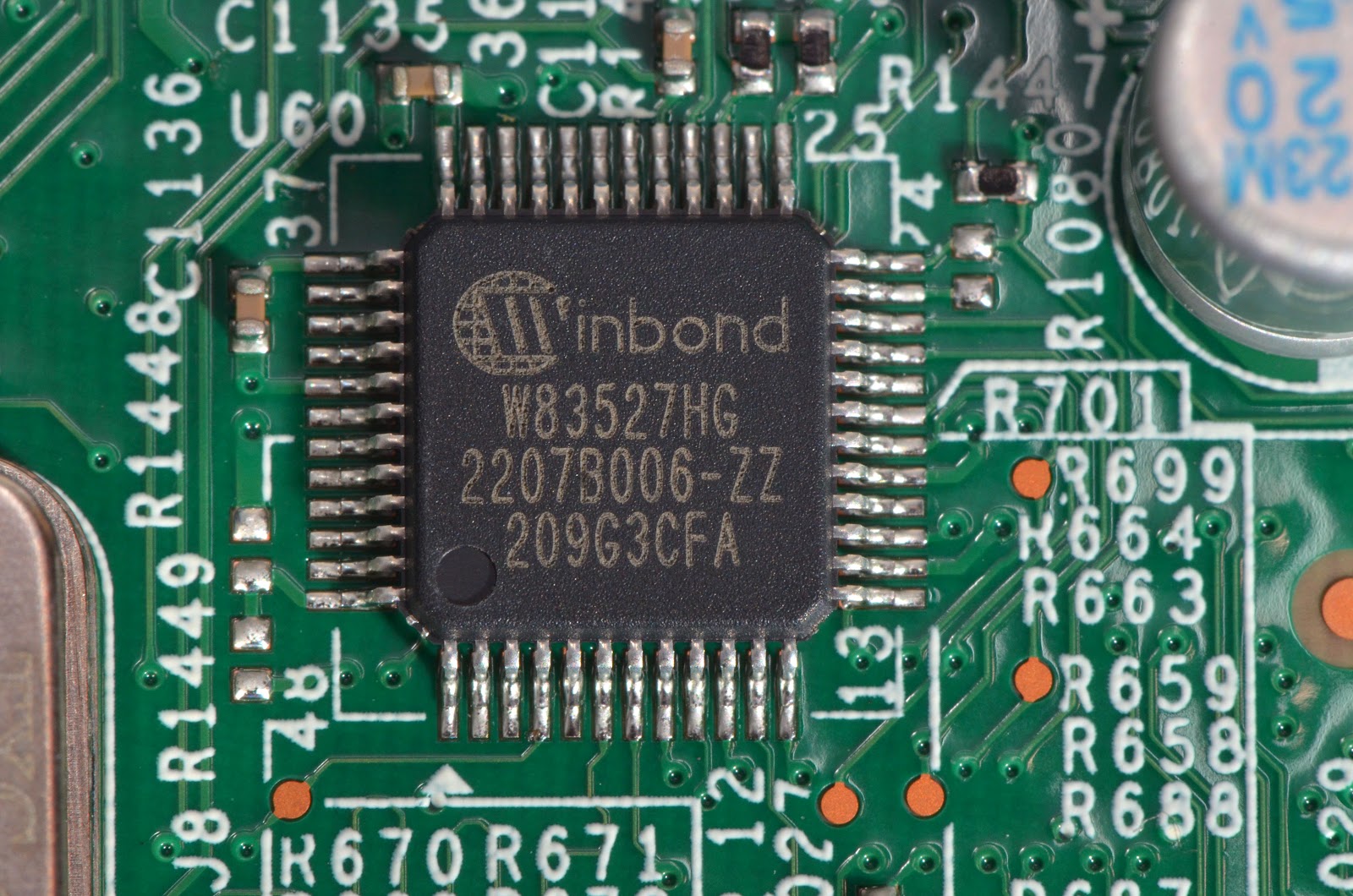

Winbond W83527HG提供風扇與溫度等監控功能：
http://goo.gl/Vgzf2

NXP GTL2107 專門設計來將雙路Xeon的I/O邏輯轉譯成晶片組用的3.3V LVTTL邏輯訊號：
http://goo.gl/ML9qm

TI SN54LVC14A 史密特觸發反相器，學過電子學的其實就只是六個Inverter：
http://goo.gl/qhM6e

ICS FGP202AKL 專門設計給Intel CPU主機板的頻率產生器晶片，可以從一個25MHz的
石英震盪器輸入產生各種CPU外頻、96 MHz、33.3 MHz、50 MHz與32.768 MHz：
http://goo.gl/YfR1H

TXC 25.0 MHz的石英震盪器：
http://goo.gl/zKwYt

ALTERA EPM240T100C5N CPLD 是可自訂邏輯運算的晶片，類似FPGA：
http://goo.gl/y39FV

ICS 9ZX21501B 提供給PCIe 3.0或QPI的15輸出Differential Buffer：
http://goo.gl/c696F

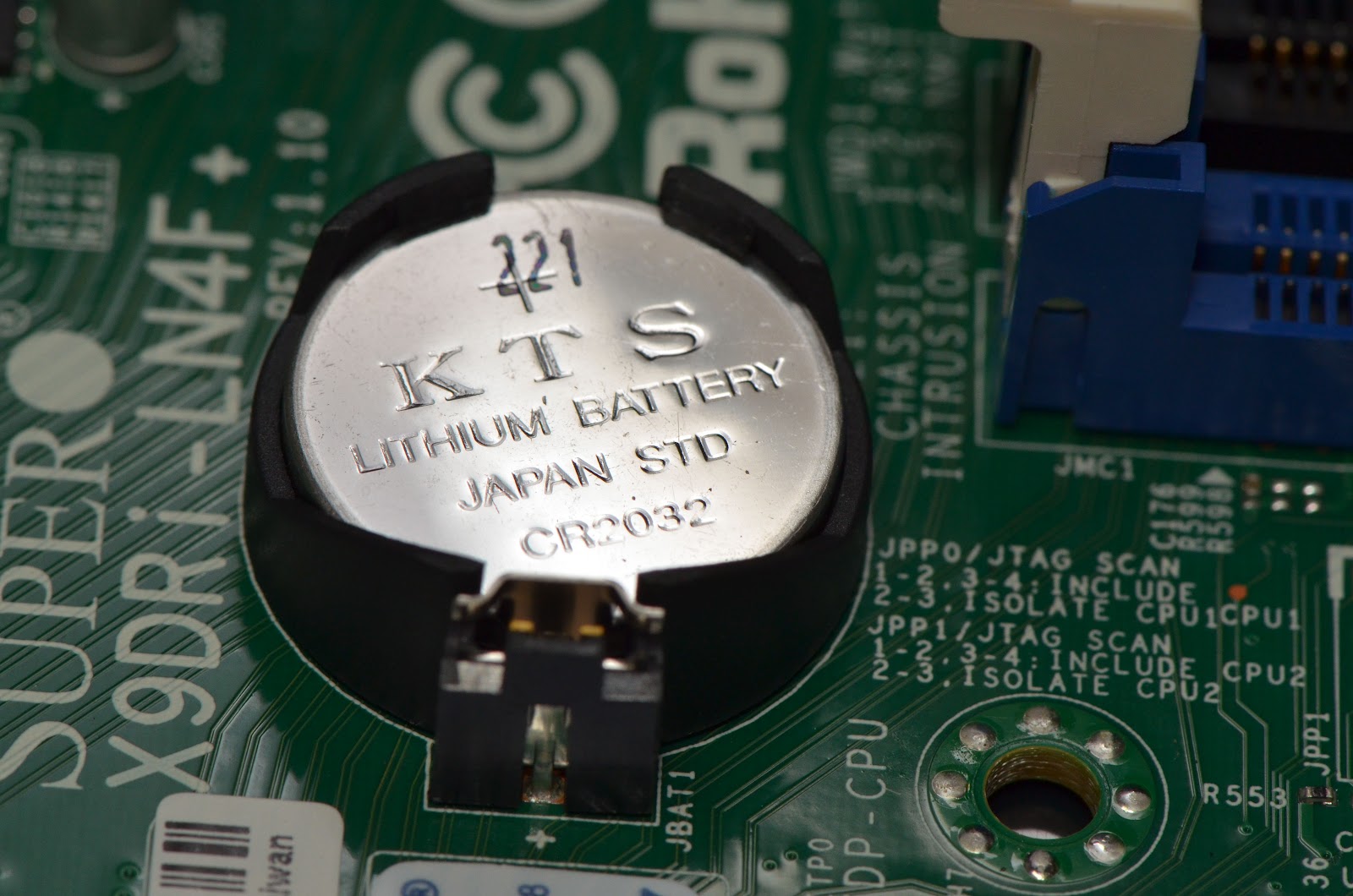

KTS CR2032 鋰電池：
http://goo.gl/2nH3o

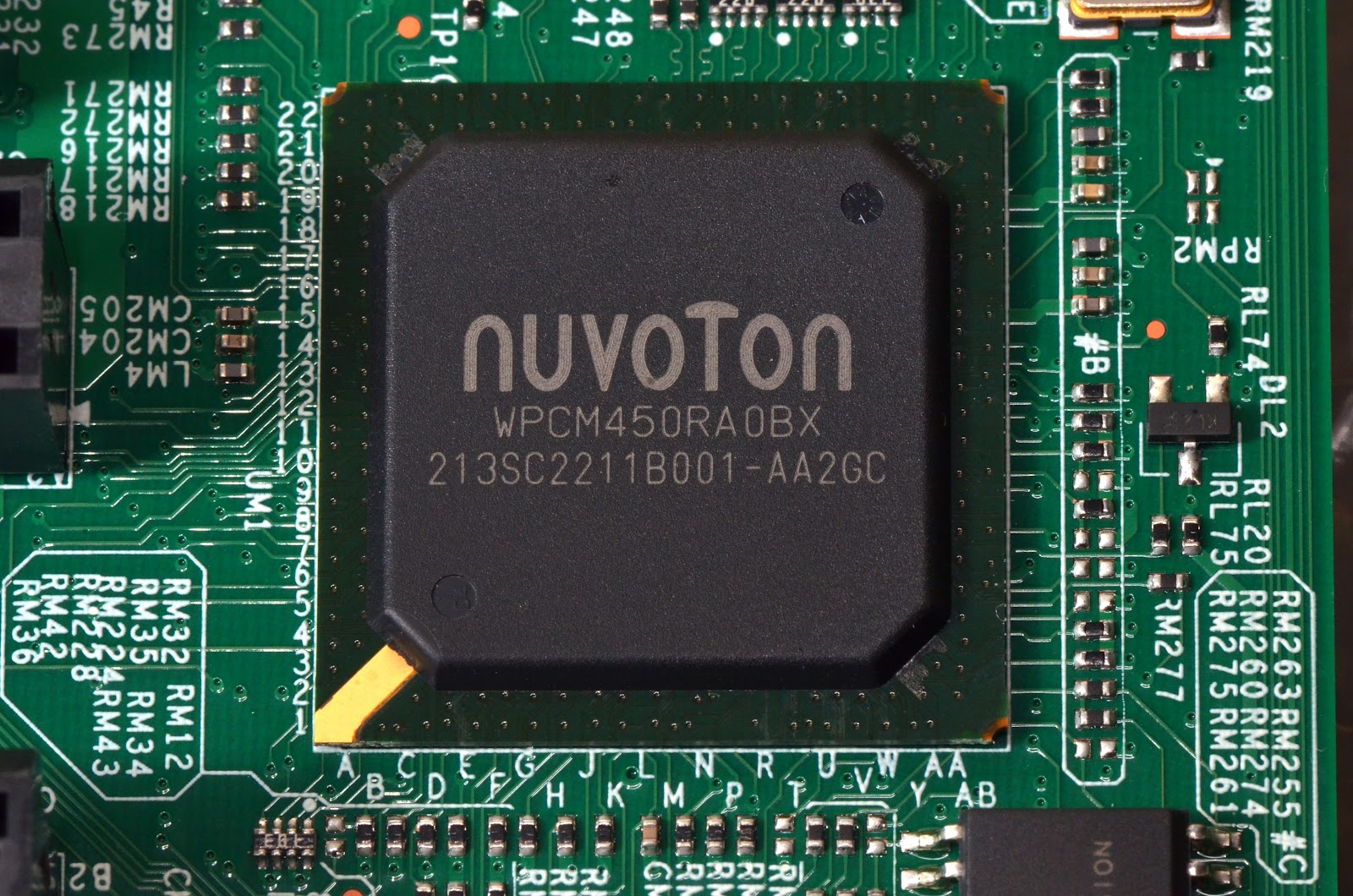

這區主要有Intel的網路晶片(UL1)與Nuvoton BMC底板管理控制器(UM1)，
板子上的白字印刷第二個字母是L的元件都是屬於Intel的網路
晶片的周邊支援元件，例如電容是CL開頭，電阻是RL開頭；第二個字母是M的元件則是屬
於Nuvoton底板管理控制器的周邊支援元件，例如電容是CM開頭，電阻是RM開頭：
http://goo.gl/n08kI

Realtek RTL8201F 是IPMI專用的單埠100M網路控制晶片：
http://goo.gl/SNrw9

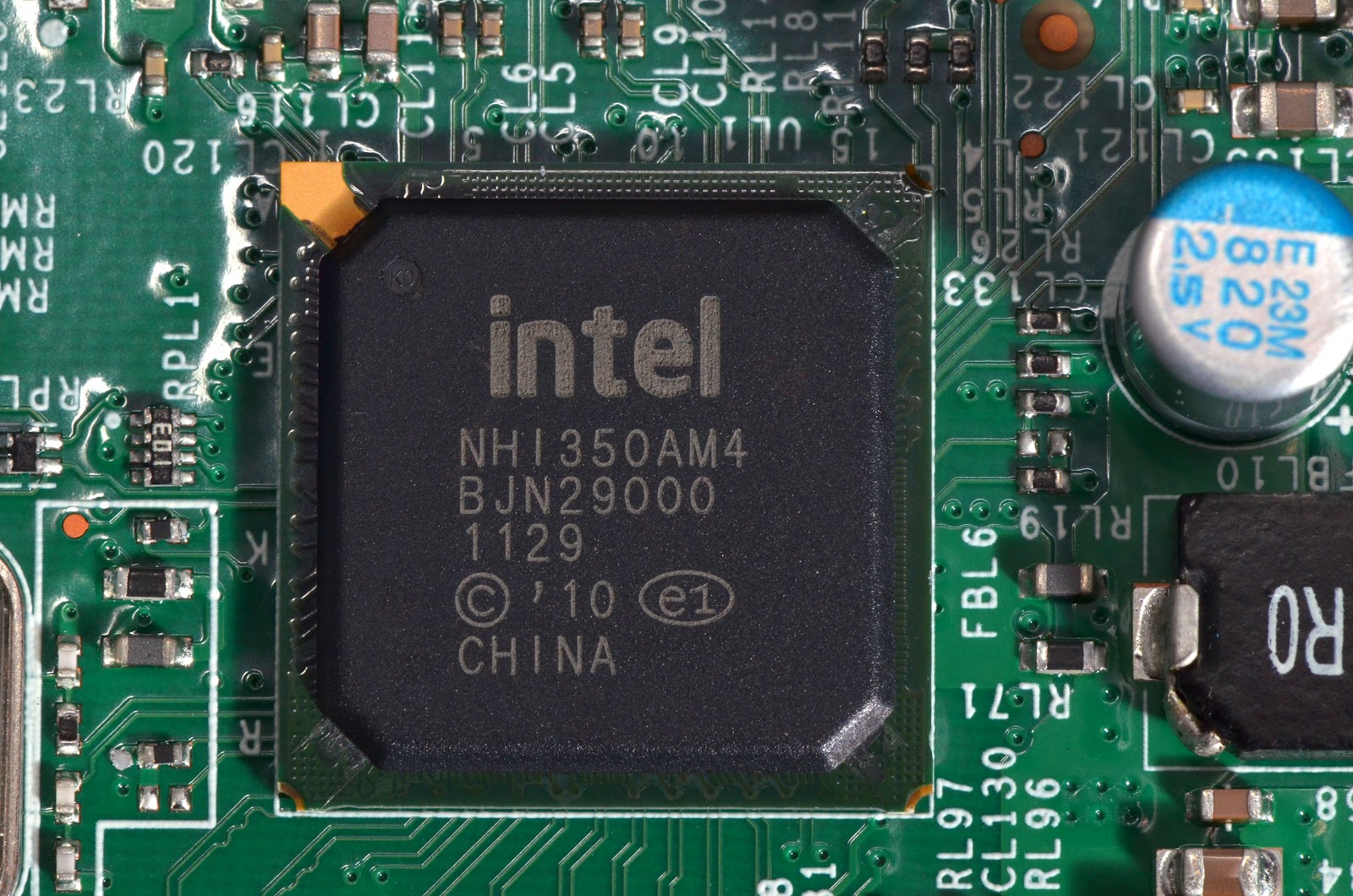

Intel NHI350AM4 提供四埠Gigabit網路，每埠支援八個VM：
http://goo.gl/da099

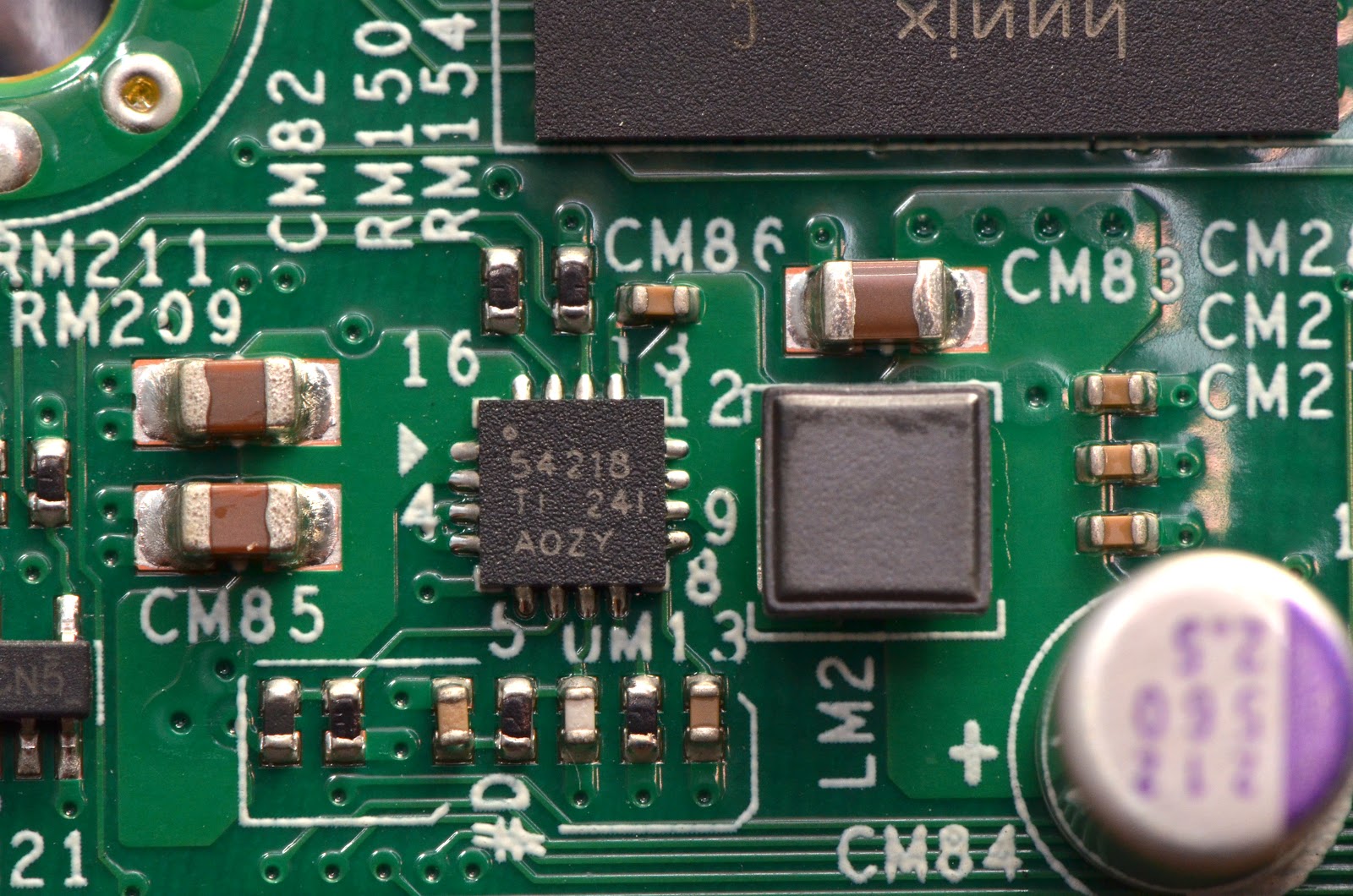

TI TPS54218 這是個整合PWM與MOSFET的降穩壓晶片，最高輸出2A的電流，
這邊有兩顆，一顆供電給BMC，另一顆供電給SDRAM：
http://goo.gl/weqSS


http://goo.gl/OTnfG

Spansion S25FL128P 16MB FLASH記憶體，用來放置IPMI的韌體：
http://goo.gl/n0ya2

Hynix H5PS1G63EFR 1Gb DDR2 SDRAM是BMC控制器專用的記憶體：
http://goo.gl/8nurp

TXC 48.0 MHz的石英震盪器：
http://goo.gl/vfFhp

LEM1閃爍時表示BMC工作正常：
http://goo.gl/mWOAe

主機板背面接頭周邊線路：
http://goo.gl/bd014

TI MAX3243E RS-232 驅動晶片：
http://goo.gl/zk3Qb

ON Semiconductor CM2009 提供內顯的VGA埠之靜電保護與緩衝：
http://goo.gl/saZBw

UID是用於安裝在機櫃環境時，可透過IPMI將有問題的機器點燈，以方便辨識，找到機器
後按一下旁邊這個開關即可熄燈做檢修：
http://goo.gl/3trql

進入安裝前要先把Intel C602的散熱片裝回去：
http://goo.gl/wo3x1

使用ARCTIC MX-2散熱膏，具有高可靠度，可以耐八年性能不減，
這次用的是最小的1.5克包裝：
http://goo.gl/0zxWi

塗上散熱膏：
http://goo.gl/Wz2B4

裝上散熱片：
http://goo.gl/CQBHh


先把背面IO檔板安裝到機殼上：
http://goo.gl/sXgfB

EE-ATX主機板共有11個螺絲孔，把相對應位置的銅柱鎖上機殼：
http://goo.gl/Nz3G2

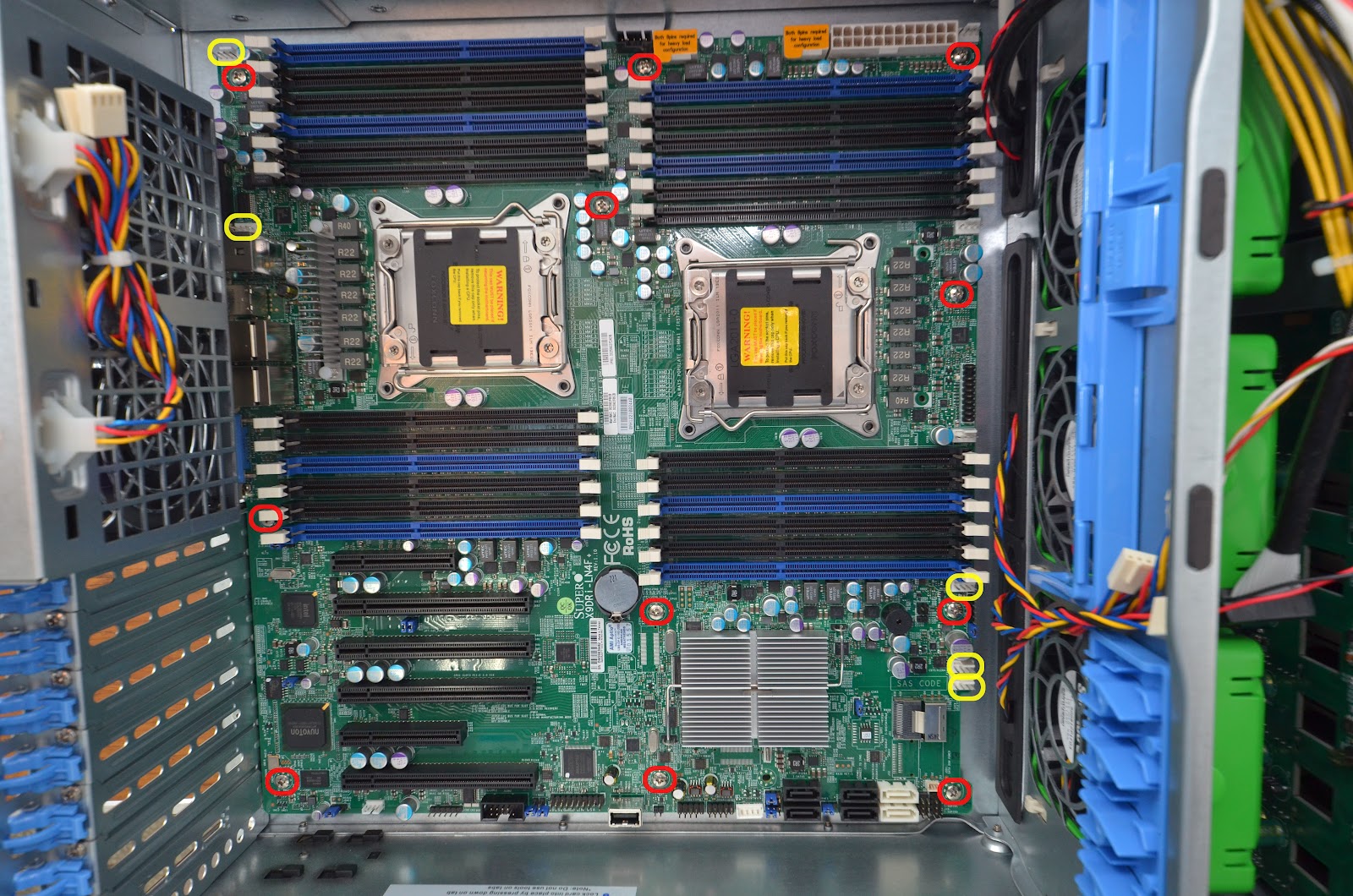

主機板放上去後鎖上11個螺絲(紅圈)，接下來要把機殼上
五個風扇的電源線接到主機板上(黃圈)：
http://goo.gl/F9yGZ

適度地做點整線，左邊機殼後方兩個風扇的線可以用束線帶固定在扇架上(紅圈)，右邊三
個風扇的多餘的線也可以藏起來，下一步要接電源跟前面板的線(黃圈)：
http://goo.gl/Jrsno


電源的運作狀況，電源風扇與溫度等狀態傳給主機板。前面板的燈號與開關接頭

跟標準ATX不太一樣，多了兩個網路控的狀態燈號與電源/溫度異常狀態燈
號，一般的機殼都沒有這些而外的LED燈可以接，這邊用了Supermicro本家的機殼，
有提供完全匹配的16-pin前面板排線。最後在接上前面板的USB線與機殼入侵偵測線：
http://goo.gl/ow5Kf

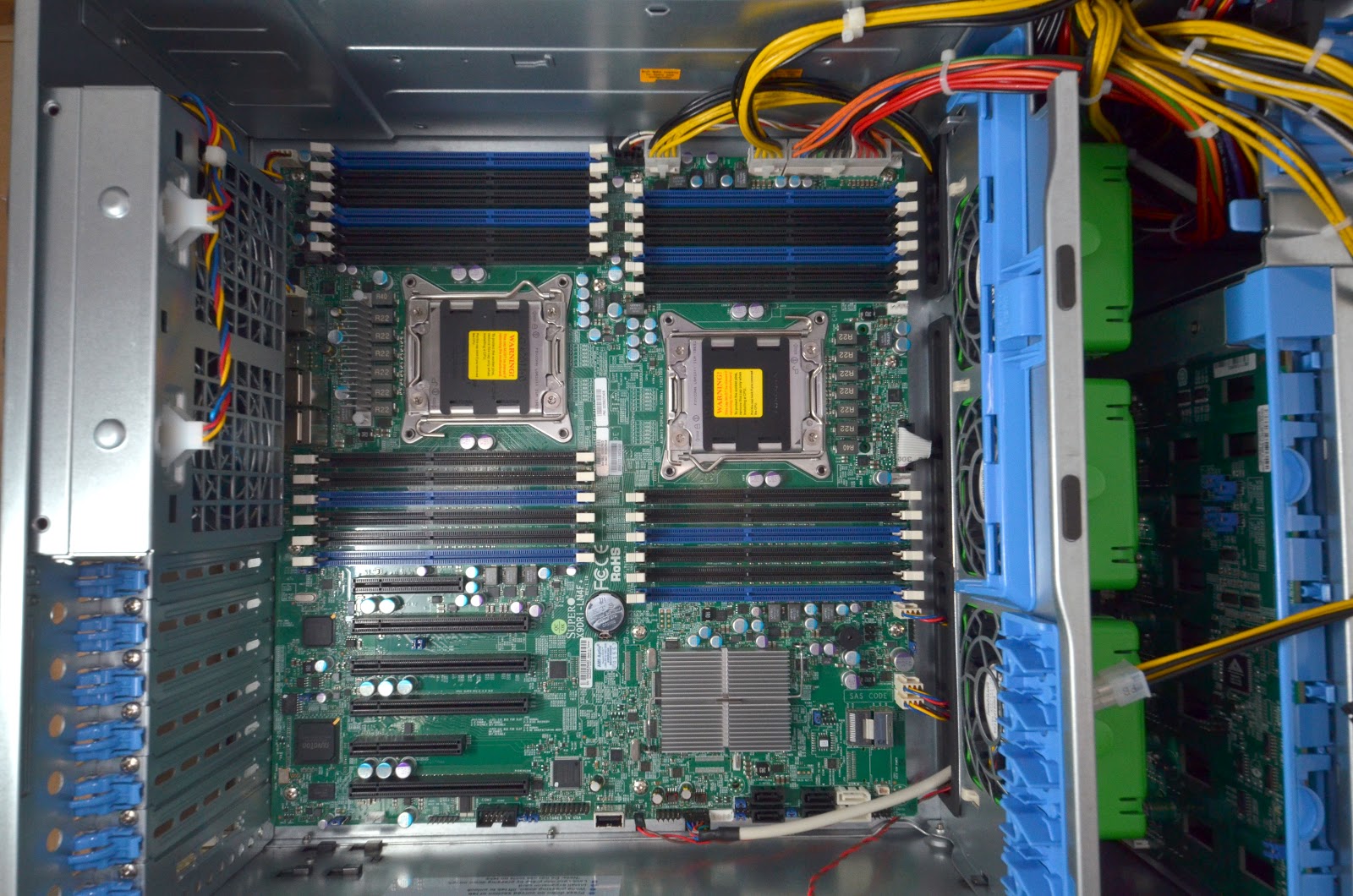

主機板的安裝到這裡告一段落：
http://goo.gl/nPi8j


優點：
 1. 支援雙Xeon E5-2600 CPU。
 2. 24條DIMM，最高768GB記憶體。
 3. 共四條PCI-E 3.0 x16，且四條都是完整的16通道，另外還有一個x8與一個x4
    在x8插槽裡。因為每個E5-2600 CPU可以提供40條PCI-E 3.0的通道，
    所以兩個CPU其實就有80條通道可以用，反觀現在的i7-3930K與i7-3960X系列
    只有10條PCI-E 2.0的通道。
 4. 四個Gigabit Ethernet網路孔。
 5. IPMI 2.0遠端管理功能。

缺點：
 1. 特殊規格的主機板與前面板街頭，必須要配合Supermicro本家的機殼
    才能發揮最大效用。

這篇寫了好久才寫完，之後會再寫一篇主機板的IPMI介紹與測試。

--
--
